Проверка и смяна на сензора за поток

Преди да започнете поддръжката:

1. Изключете захранването на котела.
2. Източете водата от котела.

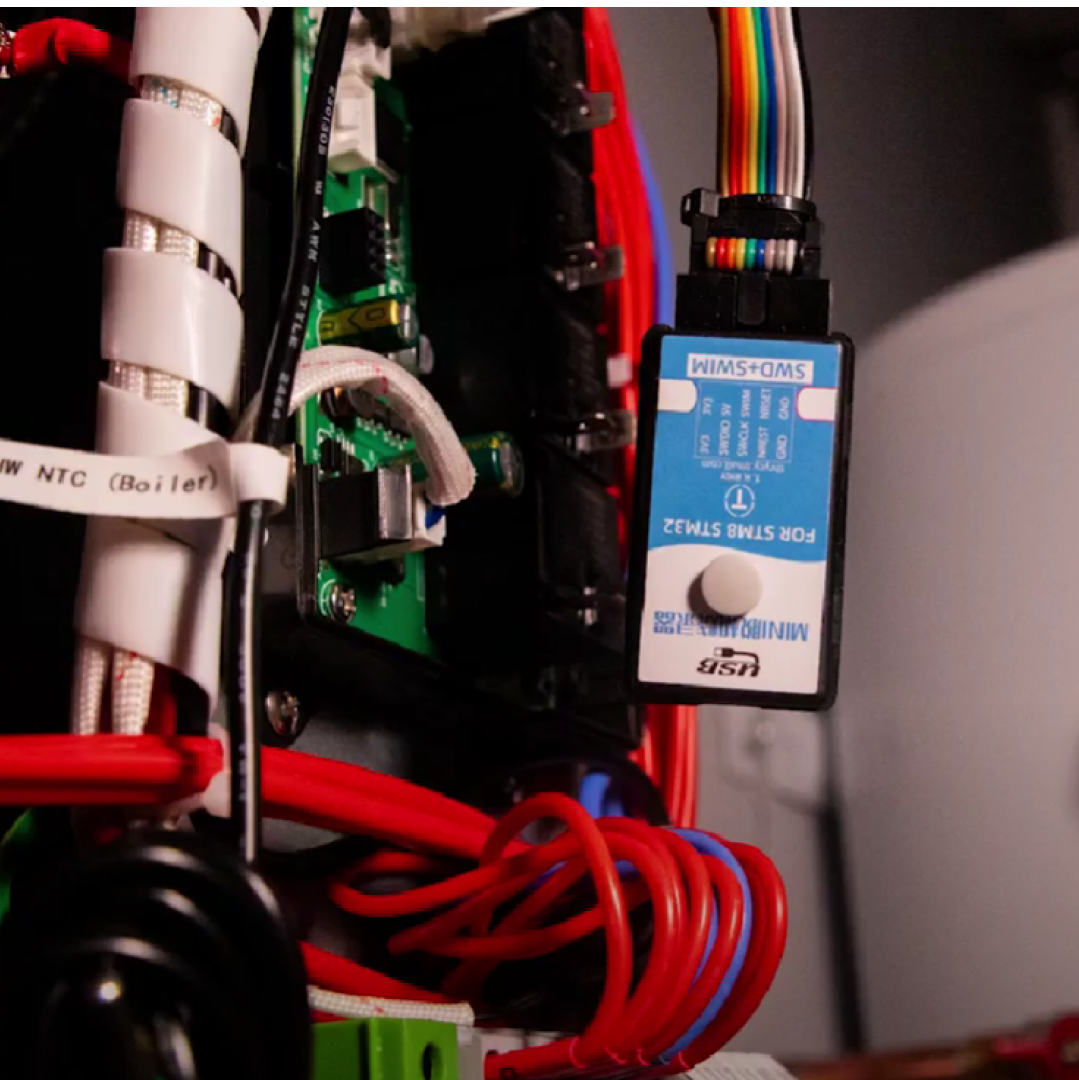

За достъп до сензора за поток:

• Откачете 4-те скоби на предния панел на котела (две отгоре и две отдолу).
• Внимателно свалете предния капак, като се стараете да не разкачвате кабелите.
• Откачете контролния дисплей и заземителния кабел, прикрепени към предния панел.
• Закрепете контролния дисплей с магнити към корпуса на котела.

Гледайте видеото, за да видите как изглежда сензорът за поток. Той се намира на неръждаема тръба, разположена в резервоара на котела.

1. Свалете сензора за поток – сензорът има три проводника: червен, черен и жълт.
2. Подайте напрежение – подайте 5 волта постоянно напрежение между червения и черния проводник.
3. Настройка на мултицета – настройте мултицета на режим за измерване на постоянно напрежение, калибрирано на 20 волта.
4. Свържете сондите на мултицета – поставете една сонда към черния проводник и другата към жълтия.
5. Проверка в статичен режим – при статичен режим мултицетът трябва да показва нула.
6. Симулиране на воден поток – създайте въздушен поток през сензора. Индикаторът трябва да показва стойност между 1,5 и 2 волта.

Ако измерената стойност е различна от посочените, сензорът е дефектен и трябва да се смени.

1. Свалете сензора за поток – развийте двете гайки.
2. Изключете захранващите клеми на помпата – изключете конектора на помпата или клема W на клемната плоча.
3. Включете захранването на котела – като спазвате мерките за безопасност.
4. Достъп до настройките на котела – активирайте параметър P1, за да включите помпата. След това преминете към параметър P3 за измерване на потока.
5. Симулирайте въздушен поток – създайте въздушен поток през сензора и наблюдавайте данните на дисплея.

Ако на дисплея на котела се показва нула, сензорът не функционира и трябва да се замени.

1. Свалете дефектния сензор, като развиете двете гайки.
2. Изключете кабела на сензора от контролния панел (клема WFS).
3. Инсталирайте новия сензор, изпълнявайки стъпките в обратен ред, като следвате посоката, указана със стрелка на корпуса на сензора.

1. 1. Напълнете котела с топлоносител.
   2. Изпълнете процедурата за обезвъздушаване, използвайки сервизните параметри P1 и P3.
