Provera funkcionalnosti bloka grejača

1. Isključenje napajanja:

• Pre početka bilo kakvih popravki, uverite se da je napajanje kotla isključeno.
• Isključite automatski prekidač kotla u glavnom razvodnom ormaru.

2. Uklanjanje prednje ploče:

• Potvrdite da je napajanje isključeno.
• Pažljivo uklonite prednju ploču kotla, pazeći da ne oštetite žice.
• Odspojite kontrolni displej i uzemni kabl pričvršćeni za prednju ploču.
• Skinite donji poklopac kako biste pristupili bloku grejača.

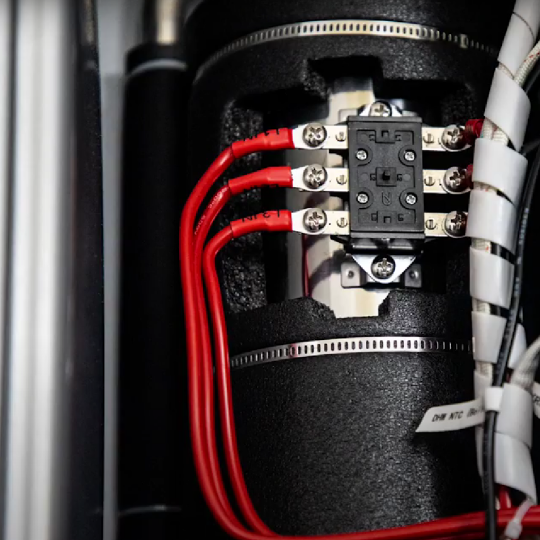

• Blok grejača kotla sadrži šest grejača koji rade na 230V.
• Svaki grejač ima dva priključka za napajanje (faza + nula).
• Po potrebi, obeležite naponske kablove povezane na priključke svakog grejača numeričkim oznakama ili na drugi prikladan način.
• Isključite sve žice i mostove sa priključaka grejača.

1. Priprema multimetra:

• Koristite digitalni multimetar, kao što je model DT858L ili ekvivalent.
• Prebacite multimetar u režim merenja kontinuiteta, koji emituje zvučni signal za lakšu detekciju.

2. Procedura testiranja:

• Prislonite sonde multimetra na parove priključaka jednog grejača.
• Svaki par priključaka treba da pokaže racionalan broj i emituje zvučni signal.
• Ako nema indikacije ni zvučnog signala, grejač je neispravan i potrebno je zameniti blok grejača.
• Na isti način proverite kontinuitet svih šest grejača.

1. Priprema multimetra:

• Prebacite multimetar u režim merenja od 200 kilo-oma.

2. Procedura testiranja:

• Prislonite jednu sondu na kućište grejača (središnji deo bloka grejača).
• Drugom sondom redom proverite svaki priključak svih grejača.
• Očitavanja multimetra treba da teže ka beskonačnosti.
• Ako očitavanje pokazuje racionalan broj reda veličine stotina ili hiljada, grejač je neispravan i blok grejača je potrebno zameniti.

1. Na osnovu rezultata testiranja doneti zaključak o funkcionalnosti bloka grejača.
2. Nakon završetka testiranja:

• Ako je detektovan neispravan grejač, pripremite kotao za zamenu bloka grejača.
• Ako su svi grejači u funkcionalnom stanju, ponovo sastavite kotao obrnutim redosledom, pridržavajući se svih bezbednosnih mera.
