Configuration de la pompe de circulation

La chaudière est équipée d’une pompe de circulation à fréquence variable écoénergétique des marques Wilo (Allemagne) ou DAB (Italie).

Mesures de sécurité
Avant de commencer les travaux de configuration de la pompe de circulation, assurez-vous que l’alimentation de la chaudière est coupée. Rappelez-vous que la chaudière est un appareil à haute consommation d’énergie présentant des risques potentiels de choc électrique. Ne touchez à rien à l’intérieur de la chaudière, sauf au commutateur de mode de la pompe.

  • Accès à la pompe

    Pour accéder à la pompe et la configurer, suivez ces étapes :

    1. Débranchez les 4 clips du panneau avant de la chaudière (deux en haut et deux en bas).
    2. Retirez soigneusement le couvercle avant, en évitant de déconnecter les câbles.
    3. Débranchez l’affichage de contrôle et le câble de mise à la terre attachés au panneau avant.
    4. Fixez l’affichage de contrôle avec des aimants au corps de la chaudière.

  • Configuration de la pompe

    Une fois que vous avez accès à la pompe, vous pouvez commencer sa configuration :

    1. Branchez l’alimentation électrique de la chaudière.

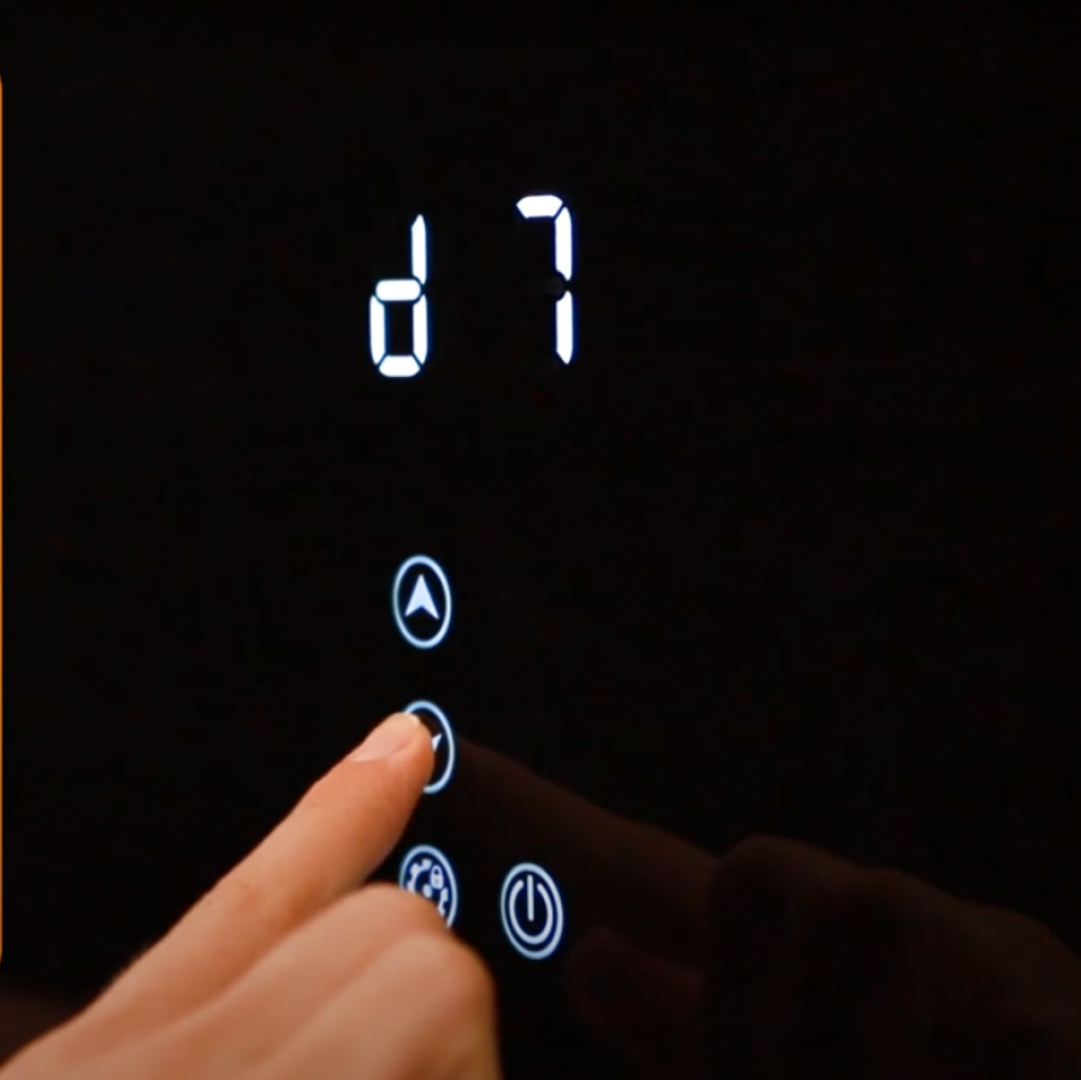

    2. Allumez la chaudière en appuyant sur l’icône d’alimentation (la lumière de l’icône passera du rouge au blanc) pour commencer la configuration de la pompe.
    3. ATTENTION ! Soyez prudent, car de nombreux éléments à l’intérieur de la chaudière sont sous tension.
    4. Utilisez le bouton de commande sur la pompe pour basculer entre les modes de fonctionnement.

  • Modes de fonctionnement et vitesse

    1. Pression différentielle variable : Recommandé pour les systèmes à deux tuyaux avec radiateurs.
    2. Pression différentielle constante : Recommandé pour les systèmes de chauffage par le sol ou les systèmes monotubes avec radiateurs.
    3. Vitesse constante : Recommandé pour les systèmes à débit fixe, tels qu’un chauffe-eau indirect (ECS) ou un séparateur hydraulique (flèche hydraulique).
    4. Vitesse de la pompe : Réglable de 1 à 3, où :
    • 1 correspond à la vitesse minimale de la pompe.
    • 3 correspond à la vitesse maximale de la pompe.
    • La vitesse doit être réglée de manière à ce que toutes les parties du système de chauffage soient chauffées uniformément lorsque la chaudière est en fonctionnement.

    Remarque : Si un chauffe-eau indirect (ECS) ou un séparateur hydraulique (flèche hydraulique) est installé dans le système avec la chaudière, il est recommandé de régler le mode « Vitesse constante » et la vitesse numéro 3.

  • Installation du panneau avant

    • Après avoir configuré les modes de fonctionnement de la pompe, coupez l’alimentation de la chaudière avant d’installer le panneau avant.
    • Remettez l’affichage de commande à sa place sur le panneau avant et rebranchez le câble de mise à la terre.
    • Fermez le panneau avant de la chaudière et enclenchez les clips pour fixer le panneau en place.
